Скребковый конвейер закрытого типа RYMC

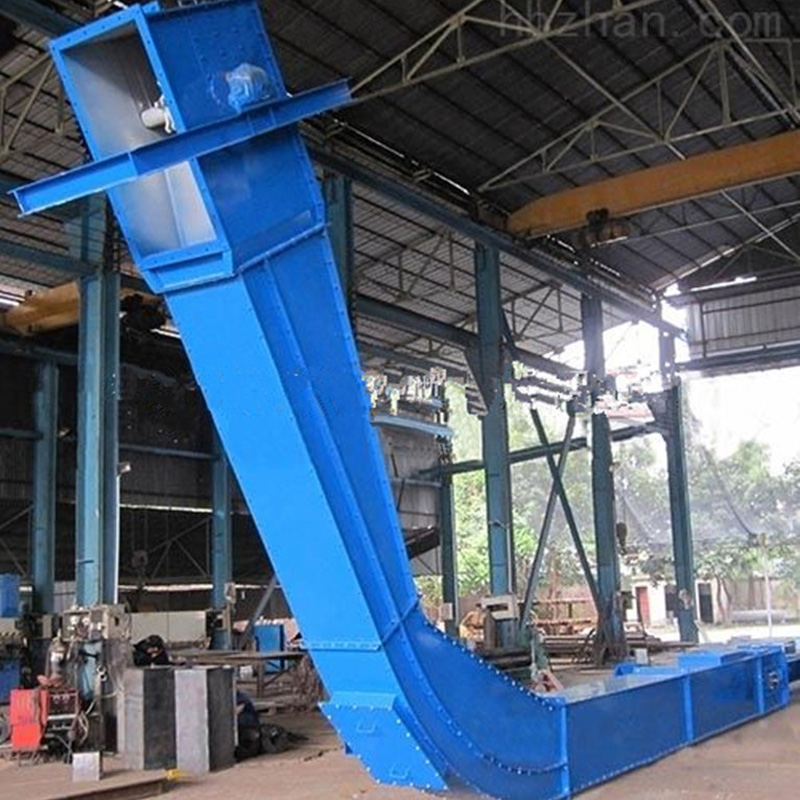

Цепной скребковый конвейер типа MC представляет собой герметичное оборудование непрерывного транспортирования, состоящее из металлического желоба и скребковой цепи, осуществляющее перемещение материала за счет внутреннего трения.
Описание
маркер
Описание продукта
Цепной скребковый конвейер типа MC представляет собой герметичное оборудование непрерывного транспортирования, состоящее из металлического желоба и скребковой цепи, осуществляющее перемещение материала за счет внутреннего трения. Характеризуется полностью закрытой конструкцией, возможностью изгиба трассы и многоточечной разгрузкой, специально разработан для транспортировки порошкообразных, гранулированных и мелкокусковых материалов. Широко применяется в цементной, химической и зерноперерабатывающей отраслях промышленности.
Основное назначение
1. Применимые материалы
Порошкообразные материалы: цемент, зола-унос, мука, химические порошки (фракция ≤5мм)
Гранулированные материалы: зерно, пластиковые гранулы, удобрения (фракция ≤20мм)
Мелкокусковые материалы: угольная мелочь, шлак (фракция ≤50мм, твердость ≤4 по шкале Мооса)
Неприменимо для:
Высоколипких материалов (например, влажный шлам)
Высокоабразивных материалов (например, кварцевый песок)
Высокотемпературных материалов (>200℃ без охлаждения)
2. Типовые области применения
Строительная промышленность: транспортировка цементного сырья/клинкера
Зернопереработка: перегрузка пшеницы, кукурузы и других зерновых
Химическая промышленность: транспортировка пластиковых гранул, кальцинированной соды
Энергетика: системы транспортировки биотоплива
Ключевые преимущества оборудования
1. Полностью герметичная конструкция без утечек
Герметичность: превосходит шнековые конвейеры, выброс пыли <10 мг/м³
Экологичность: возможность интеграции с пылеулавливающей системой, соответствует стандарту GB16297
2. Гибкая пространственная компоновка
Горизонтальная транспортировка: максимальная длина до 150 м
Наклонная транспортировка: угол до 15° (специальные исполнения до 90°)
3. Низкое энергопотребление и высокая эффективность
Потребляемая мощность: на 20-30% ниже шнековых конвейеров
Производительность: 5-200 м³/ч (серия MC16-MC50)
Скорость движения: 0,08-0,2 м/с (частотное регулирование)
| Модель | Скорость м/с | Пропускная способность м³/ч |
Плотность материала т/м³ | H=5м Мощность kw |
H=10 м Мощность, кВт |
H=15 м Мощность, кВт |
H=20 м Мощность, кВт |
H=25м Мощность, кВт |
Максимальная мощность кВт |
| RYMC16 | 0.16 | 8 | 1.0 | 1.8 | 2.2 | 2.6 | 3.0 | 4 | |
| 0.20 | 10 | 1.0 | 2.2 | 2.8 | 3.3 | 3.8 | 5.5 | ||
| 0.25 | 12 | 1.0 | 2.8 | 3.4 | 4.1 | 4.7 | 5.5 | ||
| 0.32 | 15 | 1.0 | 3.5 | 4.3 | 5.1 | 5.9 | 7.5 | ||
| RYMC20 | 0.16 | 11 | 1.0 | 2.4 | 3.0 | 3.6 | 4.2 | 4.8 | 5.5 |
| 0.20 | 13 | 1.0 | 3.0 | 3.8 | 4.6 | 5.3 | 6.1 | 7.5 | |
| 0.25 | 16 | 1.0 | 3.8 | 4.7 | 5.7 | 6.6 | 7.6 | 11 | |
| 0.32 | 21 | 1.0 | 4.7 | 5.9 | 7.2 | 8.4 | 9.6 | 15 | |
| RYMC25 | 0.16 | 16 | 1.0 | 3.6 | 4.6 | 5.6 | 6.6 | 7.5 | |
| 0.20 | 21 | 1.0 | 4.5 | 5.8 | 7.1 | 8.4 | 11 | ||
| 0.25 | 25 | 1.0 | 5.7 | 7.3 | 8.9 | 10.5 | 15 | ||
| 0.32 | 32 | 1.0 | 7.1 | 9.2 | 11.2 | 13.2 | 18.5 | ||
| RYMC32 | 0.16 | 26 | 1.0 | 7.9 | 10.0 | 12.2 | 14.3 | 15 | |
| 0.20 | 32 | 1.0 | 8.9 | 12.5 | 15.3 | 17.8 | 18.5 | ||
| 0.25 | 40 | 1.0 | 12.3 | 15.6 | 19.1 | 22 | |||
| 0.32 | 52 | 1.0 | 15.8 | 20.0 | 24.4 | 28.6 | 30 | ||
| 0.40 | 64 | 1.0 | 19.6 | 24.9 | 30.2 | 35.5 | 37 | ||
| 0.50 | 81 | 1.0 | 24.5 | 31.1 | 37.8 | 44.4 | 45 | ||
| RYMC40 | 0.16 | 40 | 1.0 | 9.9 | 13.5 | 17.0 | 18.5 | ||
| 0.20 | 51 | 1.0 | 12.3 | 17.5 | 21.2 | 22 | |||
| 0.25 | 63 | 1.0 | 15.5 | 21.0 | 26.6 | 30 | |||
| 0.32 | 81 | 1.0 | 19.8 | 26.9 | 34.0 | 37 | |||
| 0.40 | 101 | 1.0 | 26.8 | 36.6 | 45 | ||||
| 0.50 | 126 | 1.0 | 33.5 | 45.8 | 55 | ||||
| RYMC50 | 0.20 | 70 | 1.0 | 16.1 | 21.3 | 26.5 | 31.8 | 36.9 | 37 |
| 0.25 | 88 | 1.0 | 20.1 | 26.6 | 33.1 | 39.7 | 46.2 | 45 | |
| 0.32 | 113 | 1.0 | 25.7 | 34.0 | 42.4 | 50.8 | 59.1 | 55 | |
| 0.40 | 141 | 1.0 | 32.1 | 42.5 | 53.0 | 63.5 | 73.9 | 75 | |
| 0.50 | 176 | 1.0 | 46.1 | 53.1 | 66.3 | 79.4 | 92.3 | 90 | |
| RYMC63 | 0.20 | 101 | 1.0 | 21.8 | 27.8 | 33.8 | 39.7 | 37 | |
| 0.25 | 127 | 1.0 | 27.3 | 34.7 | 42.2 | 49.6 | 45 | ||
| 0.32 | 162 | 1.0 | 34.9 | 44.4 | 54.0 | 63.5 | 55 | ||
| 0.40 | 203 | 1.0 | 43.6 | 55.5 | 67.5 | 79.4 | 75 | ||
| 0.50 | 254 | 1.0 | 54.5 | 69.4 | 84.4 | 99.2 | 90 |
Примечание: производительность конвейера в таблице рассчитана исходя из эффективности транспортировки материала 70%. Мощность рассчитывается исходя из угла внутреннего трения материала 45° и угла внешнего трения 31°. С увеличением плотности материала мощность увеличивается пропорционально.
